圆网印花机结构及工作过程

圆网印花机结构及工作过程

    1、圆网印花机的结构

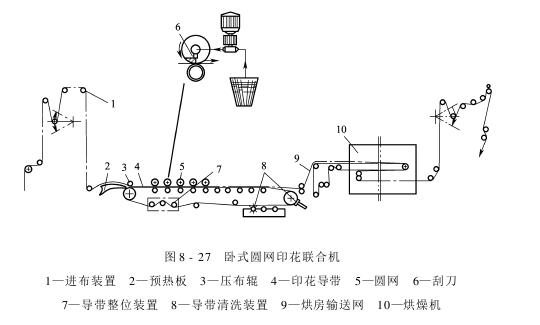

   图是卧式圆网印花联合机的一种。其基本组成和自动平网印花机相似,由进布装置、印花单元、热风烘燥和出布等主要部分组成。只是间歇升降休闲的平版筛网改换成连续回转的圆筒筛网,导带间歇运行变为连续运行。印花单元是圆网印花机的核心部分,主要由贴布装置、刮印机构、对花装置、导带整位装置、圆网和导带传动装置、导带清洗机构等组成。

    2、织物运行情况

    织物由进布装置导入,经预热板加热后被送到连续运行的、无接缝的环形印花导带上,经压布辊使织物平坦地粘贴在已涂贴布浆(或热塑性树脂)的印花导带表面,并随印花导带连续运行。当织物通过圆网时,各套色圆网内的色浆在金属刮刀的作用下,透过筛网孔眼印制到织物上。最后织物被送进具有输送网的烘燥机内进行烘燥。导带下面有整位装置,可操纵导带在循环运行中不致跑偏。尾端下部有导带清洗装置,可洗净导带上残留的色浆和绒毛。
